Система защиты стальных строительных конструкций от коррозии в агрессивных средах и под прямым воздействием УФ-излучения
Система TAIKOR ТН -АНТИКОР УЛЬТРА
Описание
Характеристики
Основные этапы работ
Требования к основанию
Дополнительная информация
Характеристики
Характеристики
Плюсы
УФ-стойкость,
Колеровка по RAL,
Долговечность более 20 лет
Описание
Описание
Система применяется для повышения характеристик огнестойкости стальных конструкций в условиях открытой атмосферы, в сырых неотапливаемых помещениях, а также в закрытых отапливаемых помещениях при температуре от –60 до +60 °С и влажности до 100 %. Система покрытия устойчива ко всем видам атмосферных воздействий и ряду агрессивных сред (вода, масло, бензин, нефтепродукты и пр.). Срок сохранения огнезащитной эффективности системы на основе теплоизолирующего состава TAIKOR FP Extra и TAIKOR FP Graphite составляет более 20 лет.

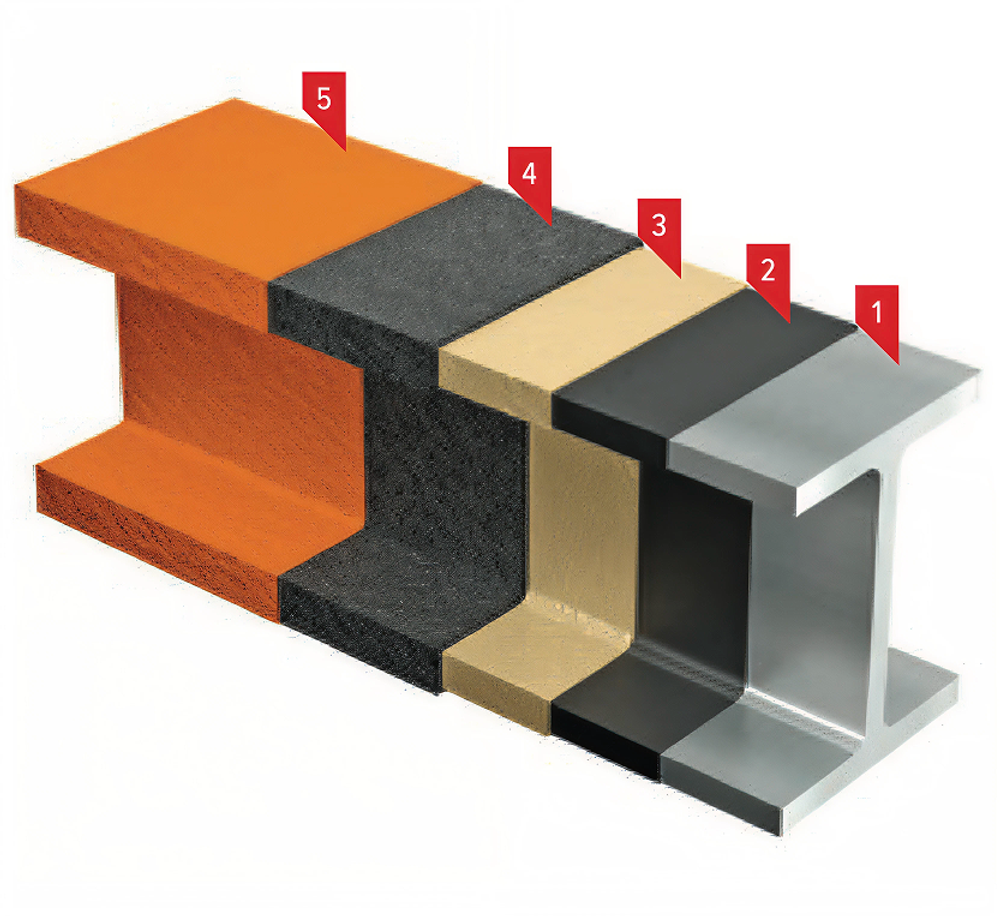

Основные этапы работ
- Подготовка поверхности основания для нанесения TAIKOR: обезжиривание до степени 1 по ГОСТ 9.402, очистка (реко- мендуется абразивоструйная) от окислов до степени 2 по ГОСТ 9.402 или до степени Sa 2½ по ISO 8501-1.
- Нанесение грунта TAIKOR Primer 150 с помощью валика или механизированным распылением. Время выдержки грунта до нанесения теплоизолирующего состава TAIKOR FP Extra не менее 24 часов.
- Нанесение теплоизолирующего со- става TAIKOR FP Extra. Время выдержки до нанесение последующего слоя не менее 4 часов. Время выдержки до нанесения огнезащитного состава TAIKOR FP Graphite не менее 24 часов.
- Нанесение огнезащитного состава TAIKOR FP Graphite в соответствии с техно- логической инструкцией ТИ-ОГЗ-03.
- Нанесение финишного слоя TAIKOR Top 425.
Требования к основанию
- Степень подготовки поверхности не ниже Sa 2½ по ISO 8501.
- Сварные швы и участки околошовной зоны должны быть очищены от шлака и сварочных брызг.
- Острые кромки и заусенцы должны отсут- ствовать.
- Температура основания должна быть выше температуры точки росы минимум на 3 °C.
Дополнительная информация
- Диапазон температуры воздуха при нане- сении от +5 до +35 °С.
- При механизированном нанесении для достижения рабочей вязкости материал можно разбавить специальным разба- вителем TAIKOR Thinner в количестве до 10 % по массе.
- Для каждого материала TAIKOR применя- ется свой разбавитель.
- Время полной полимеризации покрытия не менее 7 суток.
Узнайте больше о компонентах этой системы:
