Name: Система TAIKOR FP EPOXY
SKU: 1604348161
Availability: InStock

Описание

Характеристики

Основные этапы работ

Требования к основанию

Дополнительная информация

Характеристики

Плюсы

УФ-стойкость, Колеровка по RAL, Долговечность более 20 лет

Описание

Система применяется для улучшения характеристик огнестойкости стальных конструкций в условиях открытой атмосферы при температуре от –50 до +60 °С. Система на основе покрытия TAIKOR FP Epoxy устойчиво ко всем видам атмосферных воздействий и ряду агрес- сивных сред (вода, масло, бензин, нефтепродукты и пр.). Срок сохранения огнезащитной эффективности покрытия TAIKOR FP Epoxy составляет более 20 лет.

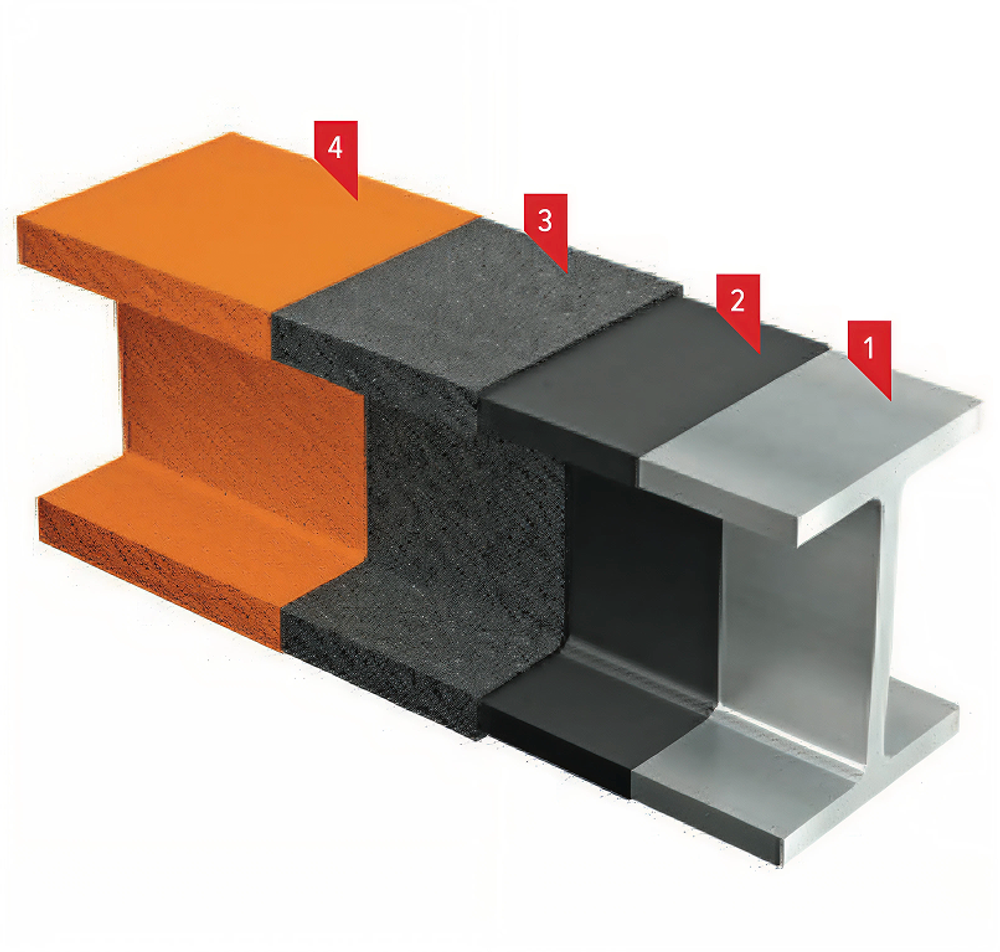

Основные этапы работ

Подготовка поверхности основания для нанесения TAIKOR: обезжиривание до степени 1 по ГОСТ 9.402, очистка (реко- мендуется абразивоструйная) от окислов до степени 2 по ГОСТ 9.402 или до степени Sa 2½ по ISO 8501-1.
Нанесение грунта TAIKOR Primer 150 с помощью валика или механизированным распылением. Время выдержки грунта до нанесения огнезащитного состава TAIKOR FP Epoxy не менее 24 часов.
Нанесение огнезащитного состава TAIKOR FP Epoxy в соответствии с техноло- гической инструкцией ТИ-ОГЗ-01.
Нанесение финишного слоя TAIKOR Top 425.

Требования к основанию

Степень подготовки поверхности не ниже Sa 2½ по ISO 8501.
Сварные швы и участки околошовной зоны должны быть очищены от шлака и сварочных брызг.
Острые кромки и заусенцы должны отсут- ствовать.
Температура основания должна быть выше температуры точки росы минимум на 3 °C.

Дополнительная информация

Диапазон температуры воздуха при нане- сении от +5 до +35 °С.
При механизированном нанесении для достижения рабочей вязкости мате- риал можно разбавить специальным раз- бавителем TAIKOR Thinner в количестве до 10 % по массе.
Для каждого материала TAIKOR применя- ется свой разбавитель.
Время полной полимеризации покрытия не менее 7 суток.
При формировании покрытия TAIKOR FP Epoxy используется армирующая стекло- сетка типа ССАФП (СТО 59987361-001), которая укладывается на еще неотверж- денный (немного липкий слой) покрытия.
